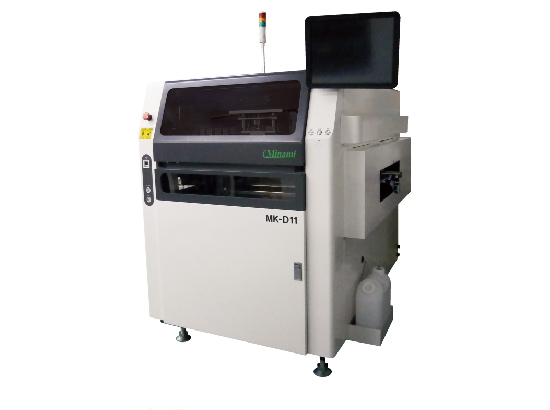

MK-D11
高精度印刷機
設備概要
- 高速 6sec/Cycle (不包含印刷時間)
可實現在搬運線上進行印刷。 - 精度重複性對位精度 ±15μm</li>
- 可對應旋轉式刮刀 (選配)
- 簡易2D檢查功能(檢查印刷錫膏・檢查鋼板開口) (選配)
- Z方向基板Clamp機構 (選配)
| 適用材料 | |
|---|---|
| 基板尺寸 | X：50～510mm Y：50～460mm 厚度：0.4～6.0mm |
| 鋼板尺寸 | X:650mm×Y:550mm / 750×650 / 29in×29in |
| 設備性能 | |
| 生産性 | Cycle time 6秒(不包含印刷時間) |
| 重複性對位精度 | ±15μm |
| 装置仕様 | |
| 電源電壓 | 單相 200～240V 周波数：50/60Hz |
| AIR(CDA)使用量 | 0.49MPa 250NL/min |
| 基板流向方向 | 前方基準：左→右 / 右→左 |
| 傳送高度 | 900±20mm |
| UI語言 | 日文 / 英文 / 中文 / 韓文 |
| 設備重量 | 約850kg |
| 印刷方向 | 前⇔後 |
| 影像視野 | 約8.4x6.3mm |
| 外型尺寸 | 寬 1360mm(W) 長 1500mm(D) 膏(不包含三色燈/螢幕) 1375mm(H) |
| 選配 | |
| 錫膏自動供給(500g入容器) 旋轉式刮刀 UPS（無斷電系統） 簡易2D檢測功能 基板翹曲較正裝置 L尺寸基板待機輸送機 / 選擇時：W=1620mm Z Clamp機構 真空台面基板吸著 |
|

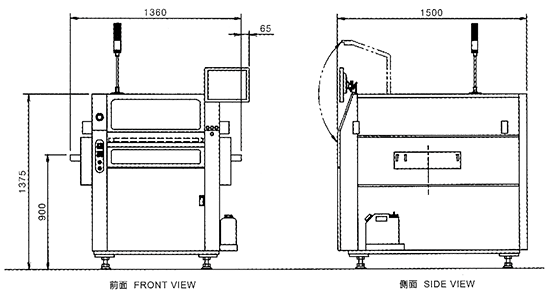

外型圖
