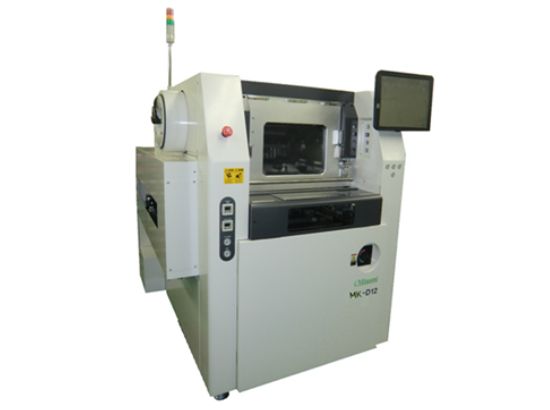

MK-D12
高規格印刷機 搭載新式加壓系統機構
特徵
- 新型加壓系統
針對高縱橫度對應及微小開口部的錫膏印刷的效能提升 - 新型旋轉式刮刀機構
單方向印刷來實現穩定的印刷
透過錫膏回收機構和快拆式裝卸來縮端換線所需時間 - 鋼板真空吸著機構
在印刷台面上吸附金屬鋼板 - 簡易2D檢查功能(檢查印刷錫膏・檢查鋼板開口) (選配)
- Z方向基板Clamp機構 (選配)
| 適用材料 | |
|---|---|
| 基板尺寸 | X：50～330mm Y：50～250mm 厚度：0.4～2.5mm |
| 鋼板尺寸 | X:650×Y:550mm |
| 装置性能 | |
| 生産性 | Cycle time 8秒(不包含印刷時間) |
| 重複性對位精度 | ±15μm |
| 装置仕様 | |
| 電源電圧 | 單相 200～240V 周波数：50/60Hz |
| AIR(CDA)使用量 | 0.49MPa 300NL/min 800NL/min(Air Bag) |
| 基板流向方向 | 左→右 / 右→左 |
| 傳送高度 | 900±20mm |
| UI語言 | 日文 / 英文 / 中文 / 韓文 |
| 設備重量 | 約1,200kg |
| 印刷方向 | 後⇒前 （開放式刮刀：前⇔後） |
| 影像視野 | 約8.4 x 6.3mm |
| 作業OS | Windows 7 Pro |
| 外型尺寸 | 寬 1300mm(W) 長 1480mm(D) 膏(不包含三色燈/螢幕) 1490mm(H) |
| 選配 | |
| 錫膏自動供給(5汽缸式) 開放式刮刀 UPS（無斷電系統） 簡易2D檢測功能 Z Clamp機構 |
|

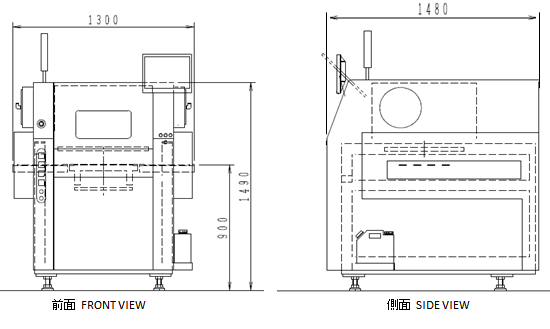

外型圖
