MK-BP5000IR
錫球檢測 & 補球機MK-BP5000IR
特徵
- 新傳送系統
採用Dual Table 傳送達到品質穩定及高速生產 - 錫球檢測系統
高速・高精度檢測 - 錫球補球系統
對應錫球： φ45um～φ600um
進行缺失球, 重複球, 位置偏移等修復 - 重複性精度：±10µm
| 適用材料 | |
|---|---|
| 適用尺寸 |
Dual傳送：Max.(X)305mm×(Y)250mm 厚度： 0.08～2.5mm |
| 適用翹曲尺寸 | Max. 10mm （凹/凸 其一） |
| 對應球徑 | Min. φ45um ～ Max.φ600um |
| 設備效能 | |
| 補球生產性 | 8sec / 2ball （2 Head） 僅限缺失球, 無保證值, 根據球徑不同有所變動。 |
| 重複性精度 | ±10µm |
| 設備規格 | |
| 電源電壓 | 3Φ 200V～240V 周波數50/60Hz |
| 氣源（CDA）使用量 | 0.5MPa, 900NL/min |
| 傳送方向 | 標準:左 → 右 Option:右 → 左 |
| 傳送高度 | 地板 950±10mm |
| UI語言 | 日文 / 英文 / 中文 / 韓文 |
| 設備重量 | 約2,400kg |
| 檢測用相機 | 67M Pixel(CMOS), 5.68um/Pixel(×0.44，Telecentric) |
| 設備外型 | 長 2,230mm（W） 寬 1,750mm（D） 高（不含警示燈及顯示器）2,085mm（H） |
| 選配項目 | |
| PCB cassette loader Ionizer （除靜電用） UPS(無斷電系統) |
|

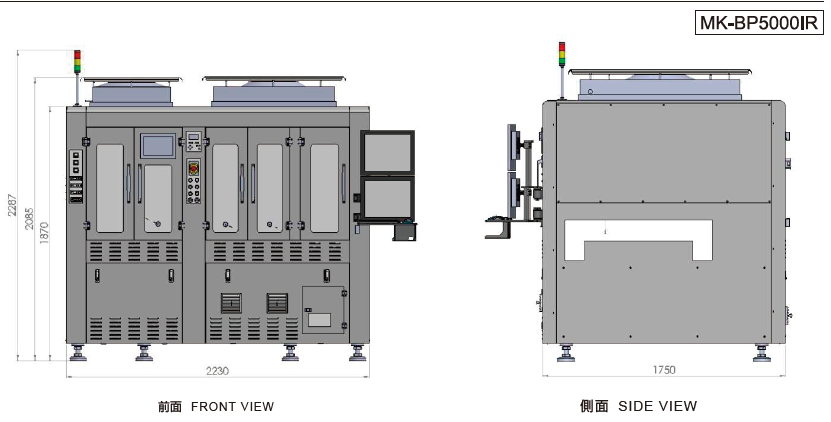

外觀圖
