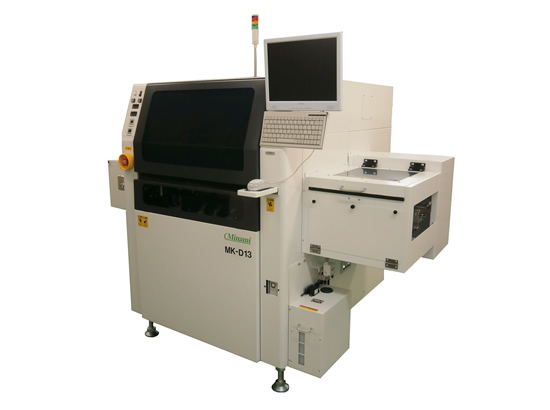

MK-D13
多工對位高速印刷機
特徴
- 多顆印刷 Max：60pcs/Tray
針對單顆PCB在搬送Tray上進行多顆的同時印刷 - 高精度 ±15μm
透過圖像識別對單顆進行位置校正
（多工對位印刷時為±25μm） - 高產量 UPH：1000以上（or over）※1Tray 50pcs 使用時
和既有設備（最大24pcs）實現約1.4倍的處理速度 - 對應旋轉式刮刀(選購)
規格
| 適用材料 | |
|---|---|
| 對應載具尺寸 | 310x160mm |
| 對應單顆樹 | 2 ～ 60 Piece |
| 單顆最小尺寸 | 10x10mm |
| 鋼板尺寸 | X:650mmxY:550mm |
| 設備性能 | |
| 生產性 | UPH1,000以上 |
| 重複性對位精度 | ±15μm（多工對位時±25μm） |
| AIR(CDA)使用量 | 0.49MPa 200NL/min |
| 設備規格 | |
| 基板流向方向 | 靠外側基準：左→右 / 右→左 |
| 印刷方向 | 前⇔後 |
| 影像視野 | 約8.4x6.3mm |
| 傳送高度 | 床上 900±20mm |
| UI言語 | 日文 / 英文 / 中文 / 韓文 |
| 電源電壓 | 單向200V～240V 周波数50/60Hz |
| 設備重量 | 約900kg |
| 外型尺寸 | 寬 1870mm(W) 長 1287mm(D) 膏(不包含三色燈/螢幕) 1460mm(H) |
| 選配 | |
| 錫膏自動供給(500g容器) 旋轉式刮刀 UPS（無斷電系統） 真空台面基板吸著 |
|

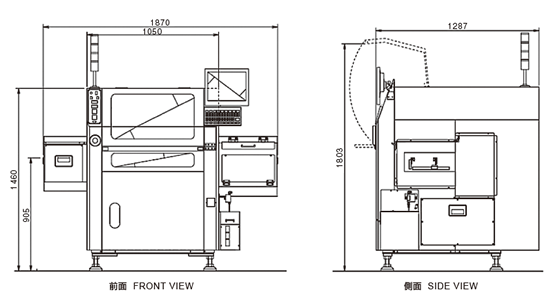

外型圖
