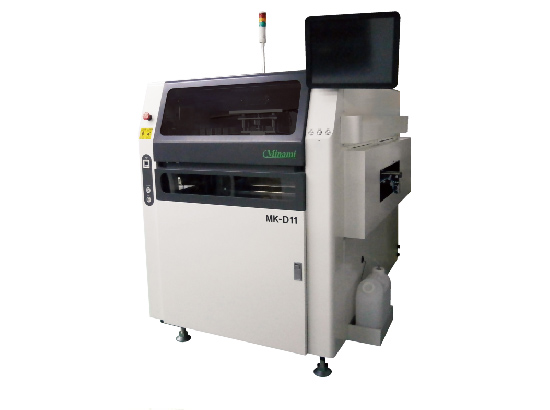

MK-D11
高精度印刷机
设备概要
- 高速 6sec/Cycle (不包含印刷时间)
可实现在搬运线上进行印刷。 - 精度重复性对位精度 ±15μm</li>
- 可对应旋转式刮刀 (选配)
- 简易2D检查功能(检查印刷锡膏・检查钢板开口) (选配)
- Z方向基板Clamp机构 (选配)
| 适用材料 | |
|---|---|
| 基板尺寸 | X：50～510mm Y：50～460mm 厚度：0.4～6.0mm |
| 钢板尺寸 | X:650mm×Y:550mm / 750×650 / 29in×29in |
| 设备性能 | |
| 生産性 | Cycle time 6秒(不包含印刷时间) |
| 重复性对位精度 | ±15μm |
| 装置仕様 | |
| 电源电压 | 单相 200～240V 周波数：50/60Hz |
| AIR(CDA)使用量 | 0.49MPa 250NL/min |
| 基板流向方向 | 前方基准：左→右 / 右→左 |
| 传送高度 | 900±20mm |
| UI语言 | 日文 / 英文 / 中文 / 韩文 |
| 设备重量 | 约850kg |
| 印刷方向 | 前⇔后 |
| 影像视野 | 约8.4x6.3mm |
| 外型尺寸 | 宽 1360mm(W) 长 1500mm(D) 膏(不包含三色灯/萤幕) 1375mm(H) |
| 选配 | |
| 锡膏自动供给(500g入容器) 旋转式刮刀 UPS（无断电系统） 简易2D检测功能 基板翘曲较正装置 L尺寸基板待机输送机 / 选择时：W=1620mm Z Clamp机构 真空台面基板吸着 |
|

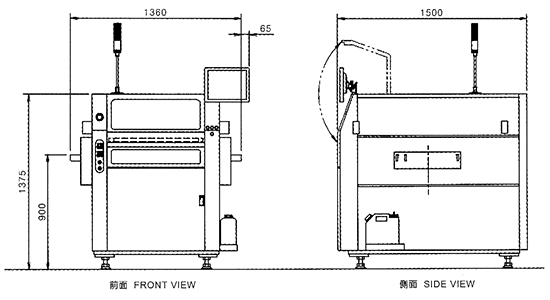

外型图
