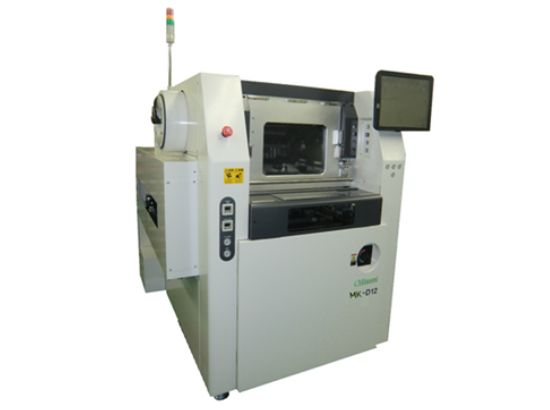

MK-D12
高规格印刷机 搭载新式加压系统机构
特征
- 新型加压系统
针对高纵横度对应及微小开口部的锡膏印刷的效能提升 - 新型旋转式刮刀机构
单方向印刷来实现稳定的印刷
透过锡膏回收机构和快拆式装卸来缩端换线所需时间 - 钢板真空吸着机构
在印刷台面上吸附金属钢板 - 简易2D检查功能(检查印刷锡膏・检查钢板开口) (选配)
- Z方向基板Clamp机构 (选配)
| 适用材料 | |
|---|---|
| 基板尺寸 | X：50～330mm Y：50～250mm 厚度：0.4～2.5mm |
| 钢板尺寸 | X:650×Y:550mm |
| 装置性能 | |
| 生産性 | Cycle time 8秒(不包含印刷时间) |
| 重复性对位精度 | ±15μm |
| 装置仕様 | |
| 电源电圧 | 单相 200～240V 周波数：50/60Hz |
| AIR(CDA)使用量 | 0.49MPa 300NL/min 800NL/min(Air Bag) |
| 基板流向方向 | 左→右 / 右→左 |
| 传送高度 | 900±20mm |
| UI语言 | 日文 / 英文 / 中文 / 韩文 |
| 设备重量 | 约1,200kg |
| 印刷方向 | 后⇒前 （开放式刮刀：前⇔后） |
| 影像视野 | 约8.4 x 6.3mm |
| 作业OS | Windows 7 Pro |
| 外型尺寸 | 宽 1300mm(W) 长 1480mm(D) 膏(不包含三色灯/萤幕) 1490mm(H) |
| 选配 | |
| 锡膏自动供给(5汽缸式) 开放式刮刀 UPS（无断电系统） 简易2D检测功能 Z Clamp机构 |
|

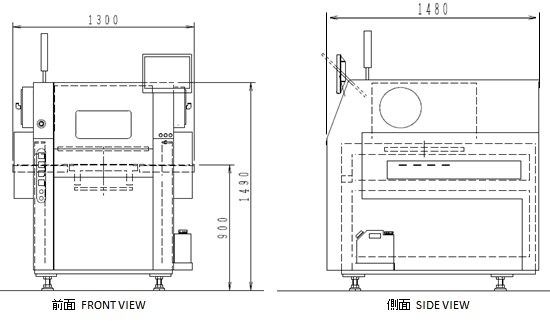

外型图
