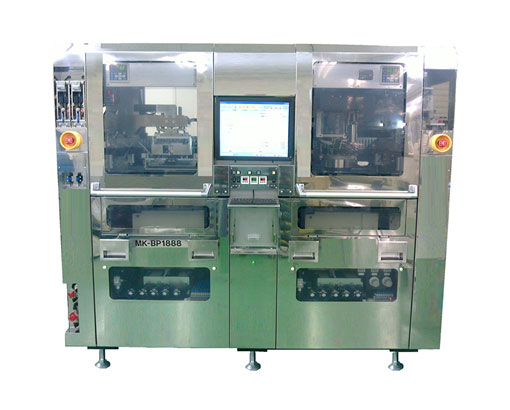

MK-BP1888
IC用基板植球机
特征
- 助焊剂的印刷和锡球的植球集合于一体装置中
- 助焊剂自动供给功能，最大可带2个注射供给器
- 锡球的自动供给功能最大可带4个锡球盒
- 由于使用金属网板比使用治具的成本大幅度下降
- 可进入全自动的生产线
【适用材料】
【装置性能】
| 基板尺寸 |
重量 : 70 ～ 110mm 长度 : 200 ～ 260mm |
|
|---|---|---|
| 锡球尺寸 |
0.085mm (Min) ～ 0.30mm (Max) |
生产用途 研究开发 |
| 锡球间距 | 0.12mm (Min) ～ 1.27mm (Max) | |
| 锡球 | Lead-Free & Normal Sn-Pb | |
| 助焊剂 | 水溶剂 & 脂溶性 |
| 生产率 | 23 sec/1基板（240x77.5） | |
|---|---|---|
X轴 精度 Y轴 精度 β轴 精度 |
助焊剂印刷精度：±0.020mm 植球精度：±0.020mm （机械重复精度） |
控制：机器手 |
| 印刷品質 |
助焊剂的全面均匀分布 锡球的全面均匀植球 |
控制压力范围 : 0.1～10.0kgf/cm2 |
【设备状态】
| 电源实用程序 | 単相 200.220.240V ±10% 频率： 50/60Hz±0.2Mz |
|
|---|---|---|
| 真空室 | 真空(CDA)：0.49MPa/100NL/min 氮气压：0.3MPa/300NL/min |
|
| 停电对策 | UPS | |
| 流向 | 左→右 | |
| 生产线 | 高度：950±10mm | |
| 噪声级 | 75DB以下 | |
| UI语言 | 英语/韩语/中文/日语 | |
| 机箱颜色 | 机壳：SUS304 机架：黑 |
|
| 重量 | 2000Kg | |
| 环境安全 | SEMI S2（除16项）标准 | |
| 外形尺寸 | 1,990mm(L)x1,305mm(W) |
