MK-BP5000IR
锡球检测 & 补球机 MK-BP5000IR
特征
- 新傳送系統
采用Dual Table 传送达到品质稳定及高速生产 - 锡球检测系统
高速・高精度检测 - 锡球补球系统
对应锡球： φ45um～φ600um
进行缺失球, 重复球, 位置偏移等修复 - 重复性精度：±10µm
| 适用材料 | |
|---|---|
| 适用尺寸 |
Dual传送：Max.(X)305mm×(Y)250mm 厚度： 0.08～2.5mm |
| 适用翘曲尺寸 | Max. 10mm （凹/凸 其一） |
| 对应球径 | Min. φ45um ～ Max.φ600um |
| 设备效能 | |
| 补球生产性 | 8sec / 2ball （2 Head） 仅限缺失球, 无保证值, 根据球径不同有所变动。 |
| 重复性精度 | ±10µm |
| 设备规格 | |
| 电源电压 | 单相200V～240V 周波数50/60Hz |
| 气源（CDA）使用量 | 0.5MPa, 900NL/min |
| 传送方向 | 标准:左 → 右 Option:右 → 左 |
| 传送高度 | 地板 950±10mm |
| UI语言 | 日文 / 英文 / 中文 / 韩文 |
| 设备重量 | 约2,400kg |
| 检测用相机 | 67M Pixel(CMOS), 5.68um/Pixel(×0.44，Telecentric) |
| 设备外型 | 长 2,230mm（W） 宽 1,750mm（D） 高（不含警示灯及显示器） 2,085mm（H） |
| 選配項目 | |
| PCB cassette loader Ionizer （除静电用） UPS(无断电系统) |
|

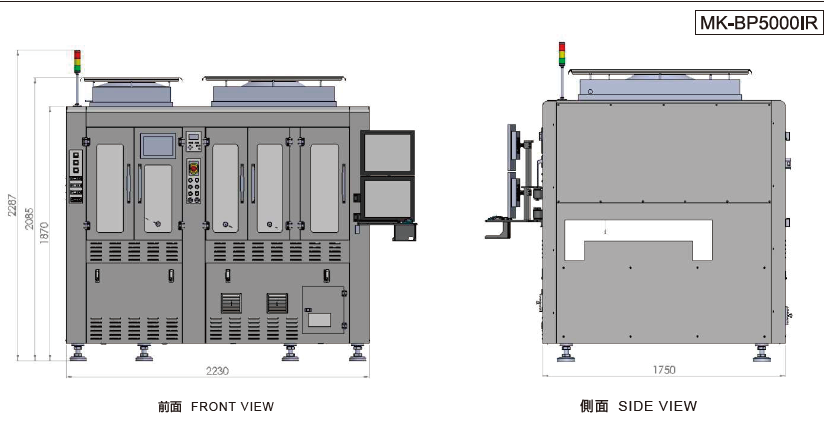

外观图
