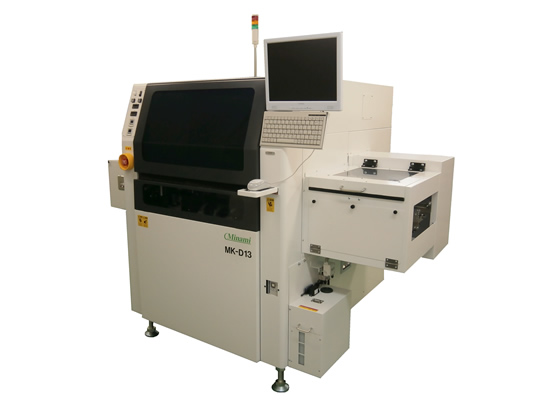

MK-D13
多工对位高速印刷机
特徴
- 多颗印刷 Max：60pcs/Tray
针对单颗PCB在搬送Tray上进行多颗的同时印刷 - 高精度 ±15μm
透过图像识别对单颗进行位置校正
（多工对位印刷时为±25μm） - 高产量 UPH：1000以上（or over）※1Tray 50pcs 使用时
和既有设备（最大24pcs）实现约1.4倍的处理速度 - 对应旋转式刮刀(选购)
规格
| 适用材料 | |
|---|---|
| 对应载具尺寸 | 310x160mm |
| 对应单颗树 | 2 ～ 60 Piece |
| 单颗最小尺寸 | 10x10mm |
| 钢板尺寸 | X:650mmxY:550mm |
| 设备性能 | |
| 生產性 | UPH1,000以上 |
| 重复性对位精度 | ±15μm（多工对位时±25μm） |
| AIR(CDA)使用量 | 0.49MPa 200NL/min |
| 设备规格 | |
| 基板流向方向 | 靠外侧基准：左→右 / 右→左 |
| 印刷方向 | 前⇔后 |
| 影像视野 | 约8.4x6.3mm |
| 传送高度 | 床上 900±20mm |
| UI言语 | 日文 / 英文 / 中文 / 韩文 |
| 电源电压 | 单向200V～240V 周波数50/60Hz |
| 设备重量 | 约900kg |
| 外型尺寸 | 宽 1870mm(W) 长 1287mm(D) 膏(不包含三色灯/萤幕) 1460mm(H) |
| 选配 | |
| 锡膏自动供给(500g容器) 旋转式刮刀 UPS（无断电系统） 真空台面基板吸着 |
|

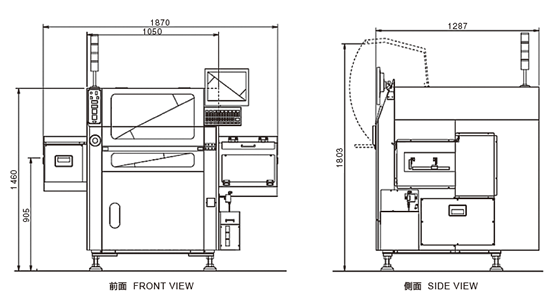

外型图
