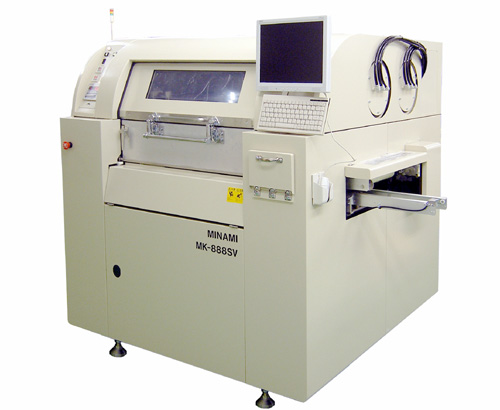

MK-888SV（LL）
視覚認識装置付全自動高速スクリーン印刷機
大型基板・二段階膜厚対応フルスペック機
製品概要
- MK-888SVのスペックに大型基板や大型のマスクにも対応しました。
- 二段階膜厚機能を搭載することにより、超小型部品と標準部品が混載されていても印刷可能です。
- 高い繰り返し位置合わせ精度を実現しています。
- シンプルな構造、シンプルな操作によりオペレータの熟練が不要です。
- 基板搬送方向、ライン構成基準(固定側コンベア)、製版基準は、それぞれ無償選択肢を用意しており、ユーザーの設備計画や既存スクリーンに柔軟に対応します。全てのマウンタとの連結・稼動が可能です。
- 操作画面は日本語・英語・中国語など複数言語に対応しています。
- ロータリースキージを使用することにより、ハンダの劣化及び消費量を抑えることができます。高品質な製品ができるとともに、コスト削減にも貢献いたします。
| タイプ | LL |
|---|---|
| スクリーン枠寸法 | (X)750×(Y)750mm(T)25～40mm |
| 対象基板寸法 | (標準印刷時) (2段階膜厚印刷時) |
| 外形寸法 | (D)1430×(W)2080×(H)1572mm |
| 重量 | 950kg |
| 繰り返し位置合わせ精度 | ±15μm |
| 使用電源 | 単相 200V～240V 周波数 50/60Hz |
| 画像処理方法 | 多値化パターンマッチング |
| 基板固定方法 | ユニバーサルブロック(磁石固定)による基板吸着及び外形Yクランプの併用 |
| 標準搭載 | 加圧版離れユニット ロータリースキージユニット C/V自動幅調整ユニット サーボコントロールクリーニングユニット コンベアセラミック対応 |
| オプション | リニアスケール 品種専用バックアップ治具 |
