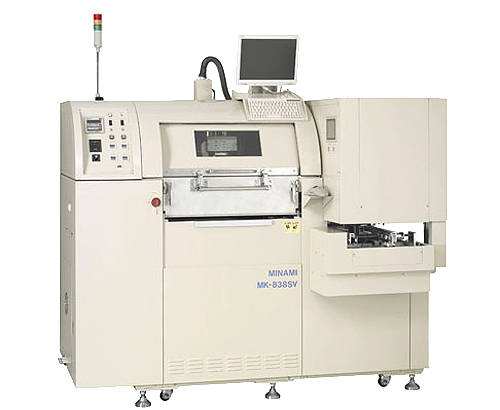

MK-838SV
視覚認識装置付全自動高速スクリーン印刷機
半導体対応オーダーメイド汎用機
製品概要
- 8インチのウェハーに対応可能です。
- マスク枠650mm×550mmのサイズに対応しております。
- 高い繰り返し位置合わせ精度を実現しています。
- シンプルな構造、シンプルな操作によりオペレータの熟練が不要です。
- 操作画面は日本語・英語・中国語など複数言語に対応しています。
- ロータリースキージを使用することにより、ハンダの劣化及び消費量を抑えることができます。高品質な製品ができるとともに、コスト削減にも貢献いたします。
| スクリーン枠寸法 | (X)650×(Y)550mm(T)25〜30mm |
|---|---|
| 印刷ワーク適応例・事例 | ウェハー8インチ以下対応 サブストレート基板 セラミック基板 キャビティー基板 FPCシート リードフレーム グリーンシート 各基板、ガラス板 MAX:250×330mm |
| 外形寸法 | (D)1215×(W)1870×(H)1572mm |
| 重量 | 800ｋg |
| 繰り返し位置合わせ精度 | ±15μm |
| 使用電源 | 単相 200V〜240V 周波数 50/60Hz |
| 画像処理方法 | 多値化パターンマッチング |
| 標準搭載 | リニアスケール |
| カスタム・メイド仕様打ち合わせ 項目例 |
印刷位置繰返し精度 ビジョン方式 搬送方法(コンベア、ロボット、ウェハーハンドラー、カタパルト等) ワークバックアップ治具 版離れ方式 スキージー印刷方式 スキージー形状 ロータリースキージー(N2封入可能) 装置外形寸法 スクリーン各種 その他 |
