MK-D13
マルチアライメント高速印刷機
特徴
- 一括印刷 Max：60pcs/トレイ
個片PCBをトレイ上で複数枚同時印刷 - 高精度 ±15μm
画像認識により各個片を位置補正
（マルチアライメント印刷時は±25μm） - 高生産 UPH：1000以上（or over）※1トレイ 50pcs 使用時
従来機（最大24pcs）に対して約1.4倍の処理速度を実現 - ロータリースキージ方式対応 (オプション)
仕様
| 適応資材 | |
|---|---|
| 対応トレイサイズ |
310 x 160mm |
| 対応個片数 | 2 ～ 60 Piece |
| 個片最小サイズ | 10 x 10mm |
| マスク枠サイズ | X:650mm x Y:550mm |
| 装置性能 | |
| 生産性 | UPH 1,000以上 |
| 繰り返し位置合わせ精度 | ±15μm（マルチアライメント印刷時は±25μm） |
| エアー(CDA)使用量 | 0.49MPa 200NL/min |
| 装置仕様 | |
| 基板流れ方向 | 手前基準：左→右 / 右→左 |
| 印刷方向 | 前⇔後 |
| ビジョン視野 | 約8.4 x 6.3mm |
| 搬送ライン高さ | 床上 900±20mm |
| UI言語 | 日本語 / 英語 / 中国語 / 韓国語 |
| 電源電圧 | 単相 200V～240V 周波数 50/60Hz |
| 装置重量 | 約900kg |
| 外形寸法 | 幅 1870mm(W) 奥行 1287mm(D) 高さ(シグナルタワー/モニター除く) 1460mm(H) |
| オプション | |
| ハンダ自動供給(500g入容器) ロータリースキージ UPS（無停電電源装置） テーブルバックアップ基板吸着 |
|

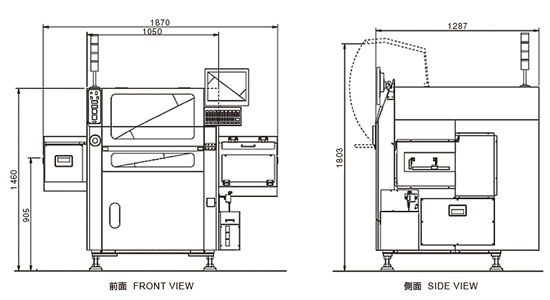

外観図
