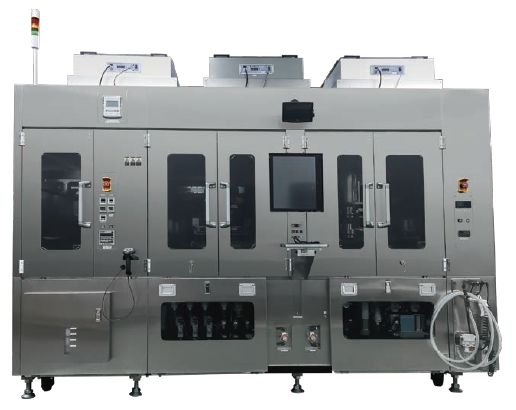

MK-BP5000
高性能ハンダボール搭載機
特長
- 新搬送システム
Dual Table による品質安定化と高生産性
20秒／枚 ※基板 Type Dual 搬送時の最適条件
基板 Type Dual時の各工程1マスク対応（フラックスマスク・ボールマスク各1枚） - 独自技術（ロータリースキージ／サイクロンヘッド搭載）
- 対応ハンダボール： φ60um ～φ600um ※他のサイズ別途相談
- ハンダボール自動供給／フラックス自動供給
| 適応資材 | |
|---|---|
| マスク枠サイズ (X)ｘ(Y) |
①750mm×750mm ②736mm×736mm |
| 基板サイズ (X)ｘ(Y) |
Dual： 200mm×60mm - 250mm×250mm Single： ① 50ｘ60〜360ｘ370mm ② 50ｘ60〜360ｘ170mm, φ300mm 厚さ：0.1〜2.5mm （※その他のサイズは別途相談） |
| 装置性能 | |
| 生産性 | 基板 ： Type Dual 20秒／枚 ※最適条件 |
| 繰り返し位置合わせ精度 | ±0.01mm |
| 装置仕様 | |
| 電源電圧 | 3相 200V～240V 周波数 Frequency 50/60Hz |
| エアー(CDA)使用量 | 0.49MPa ： 800NL/min |
| 基板流れ方向 | ①左 → 右／Left → Right ②右 → 左／Right → Left |
| 搬送ライン高さ | 床上 900±20mm |
| UI言語 | 日本語 / 英語 / 中国語 / 韓国語 |
| 装置重量 | 約2700kg |
| 印刷方向 | 前 ↔ 後（Front ↔ Rear）／左 ↔ 右（Left ↔ Right） |
| ビジョン視野 | 13.5mm×10.8mm |
| ソフトOS | Windows 10 |
| 外形寸法 | Dual type ： 幅（W）3040×奥行（D）1800x高さ（H）2000mm （シグナルタワー／モニター／FFU除く））except tower ／monitor ／FFU |
| オプション | |
| 搬送ローダー&アンローダー ウェハー搬送ロボット 基板クリーナー 反り矯正ユニット FFU・イオナイザー |
|

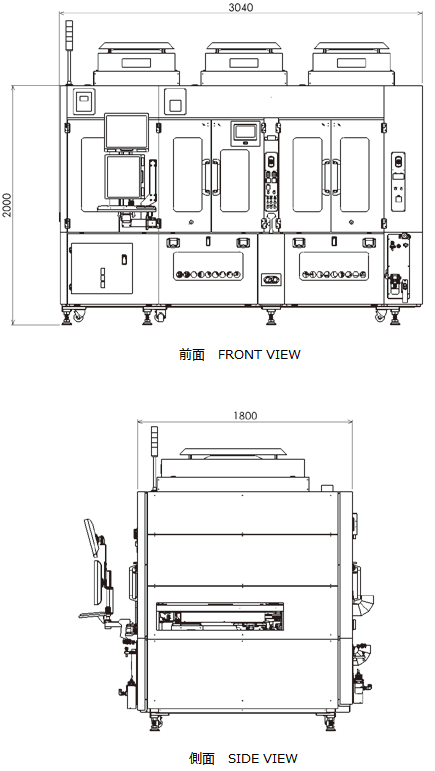

外観図
