PLA-400

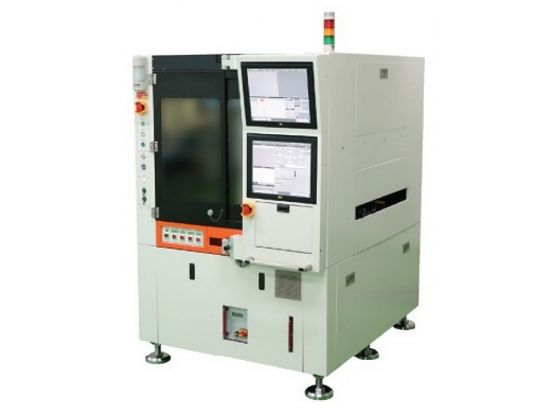

レーザーリフロー PLA-400
特徴
- レーザーショットで局部加熱が可能
局部加熱方式によるワーク（基板/ウェハー）に対する熱変形及び反りのダメージ低減 - ワーク（基板/ウェハー）の反り影響、最小化を実現
瞬間加熱方式により少ない熱ストレス
（CSP type 照射: < 1 sec, Large die 照射: < 2 sec） - 優れた生産性
迅速なハンダ溶融: < 1 sec laser emission
各種レーザー方法/shot options : 30～85 mm (single/global shot) - 省スペース
コンパクトサイズ：約1.5m （従来リフロー炉サイズ：約5m） - 低ランニングコスト
N2不要
| 標準仕様 | |
|---|---|
| UPH | 24,000ea (PCB Size: 240×77.4mm / 138 ユニット on PCB / グローバル 3 Shot) *UPH depends # of dies or PKG per shot |
| ステージ温度 | Max 150℃ (±5℃) ※Pre-Heating |
| レーザｰ出力 | 500 ～ 4,000W |
| レーザー保証 | ・Laser Source 5年 ・Laser System 2年 |
| ホモジナイザー | レーザーサイズ□30mm ～ 85mm (プログラム可変) |
| ワークサイズ | ・Single: L : 100～330mm / W : 62～330mm / Up to 12 inch wafer ・Dual: L : 100～330mm / W : Max 110mm |
| 搬送方法 | ・基板：シャトル等 ・ウェハ：クリーンロボット |
| オプション | |
| ・レーザープロファイラー ・パワーメーター ・IR カメラ ・反り矯正システム |
|

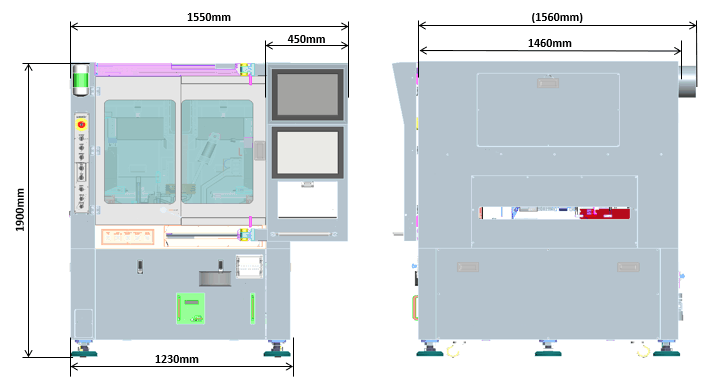

外観図
