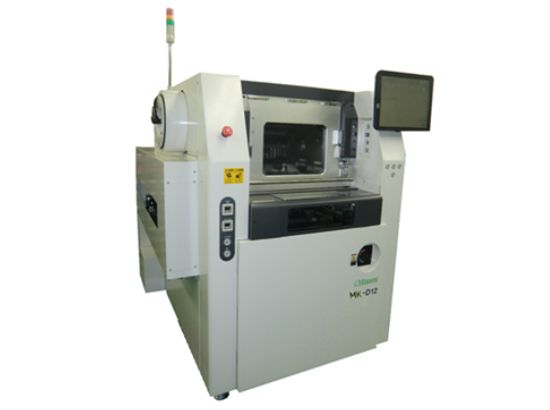

MK-D12
ハイエンド プリンター 新型加圧システム標準装備
特長
- 新型加圧システム
高アスペクト対応と微小開口部のハンダ抜け性向上 - 新型ロータリースキージユニット
一方向印刷と印圧制御で安定印刷
ペースト回収機構と工具レス脱着で段取り時間削減 - マスクバキュームシステム
印刷テーブルにてメタルマスクを吸着固定 - 簡易2D検査機能（印刷半田検査・マスク開口検査）(オプション)
- Z方向での基板クランプ機能 (オプション)
| 適応資材 | |
|---|---|
| 基板サイズ |
X：50～330mm Y：50～250mm 厚さ：0.4～2.5mm |
| マスク枠サイズ | X:650×Y:550mm |
| 装置性能 | |
| 生産性 | サイクルタイム8秒(印刷時間除く) |
| 繰り返し位置合わせ精度 | ±15μm |
| 装置仕様 | |
| 電源電圧 | 単相 200～240V 周波数：50/60Hz |
| エアー(CDA)使用量 | 0.49MPa 300NL/min 800NL/min(Air Bag) |
| 基板流れ方向 | 左→右 / 右→左 |
| 搬送ライン高さ | 床上 900±20mm |
| UI言語 | 日本語 / 英語 / 中国語 / 韓国語 |
| 装置重量 | 約1,200kg |
| 印刷方向 | 後⇒前 （オープンスキージ：前⇔後） |
| ビジョン視野 | 約8.4 x 6.3mm |
| ソフトOS | Windows 7 Pro |
| 外形寸法 | 幅 1300mm(W) 奥行 1480mm(D) 高さ(シグナルタワー/モニター除く) 1490mm(H) |
| オプション | |
| ハンダ自動供給(シリンジタイプ) オープンスキージ UPS（無停電電源装置） 簡易2D検査機能 Zクランプ機構 |
|

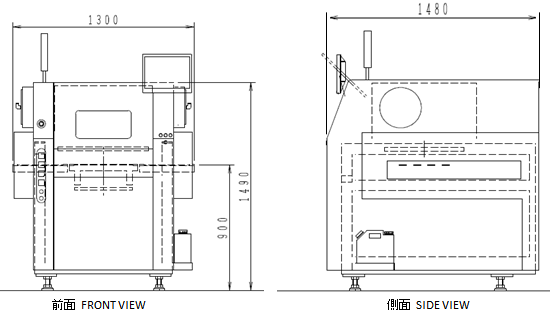

外観図
