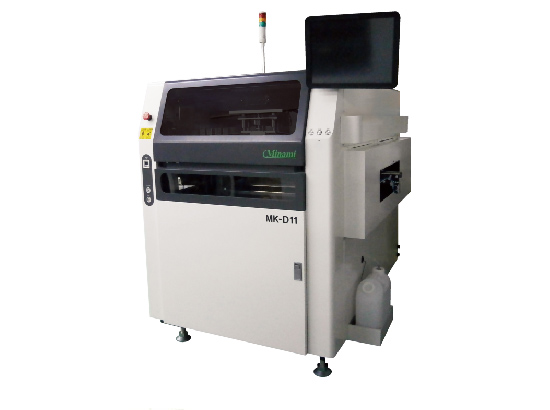

MK-D11
汎用型ハイスペックプリンター
製品概要
- ハイスピード 6sec/Cycle (印刷時間を除く)
搬送ライン上で印刷を行うことにより実現。 - 繰り返し位置合わせ精度 ±15μm
- ロータリースキージ方式対応 (オプション)
- 簡易2D検査機能(印刷ハンダ検査・マスク開口検査) (オプション)
- Z方向での基板クランプ機能 (オプション)
| 適応資材 | |
|---|---|
| 基板サイズ |
X：50～510mm Y：50～460mm 厚さ：0.4～6.0mm |
| マスク枠サイズ | X:650mm×Y:550mm / 750×650 / 29in×29in |
| 装置性能 | |
| 生産性 | サイクルタイム6秒(印刷時間除く) |
| 繰り返し位置合わせ精度 | ±15μm |
| 装置仕様 | |
| 電源電圧 | 単相 200～240V 周波数：50/60Hz |
| エアー(CDA)使用量 | 0.49MPa 250NL/min |
| 基板流れ方向 | 手前基準：左→右 / 右→左 |
| 搬送ライン高さ | 床上 900±20mm |
| UI言語 | 日本語 / 英語 / 中国語 / 韓国語 |
| 装置重量 | 約850kg |
| 印刷方向 | 前⇔後 |
| ビジョン視野 | 約8.4 x 6.3mm |
| 外形寸法 | 幅 1360mm(W) 奥行 1500mm(D) 高さ(シグナルタワー/モニター除く) 1375mm(H) |
| オプション | |
| ハンダ自動供給(500g入容器) ロータリースキージ UPS（無停電電源装置） 簡易2D検査機能 基板反り矯正ユニット Lサイズ基板待機コンベア / 選択時：W=1620mm Zクランプ機構 テーブルバックアップ基板吸着治具 |
|

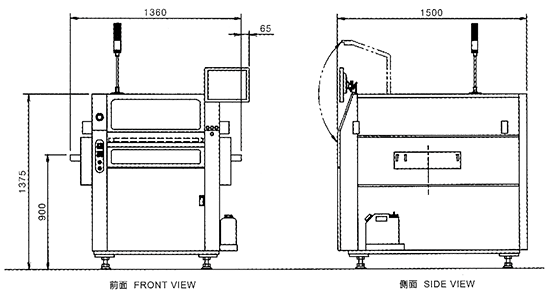

外観図
