MK-BP5000IR

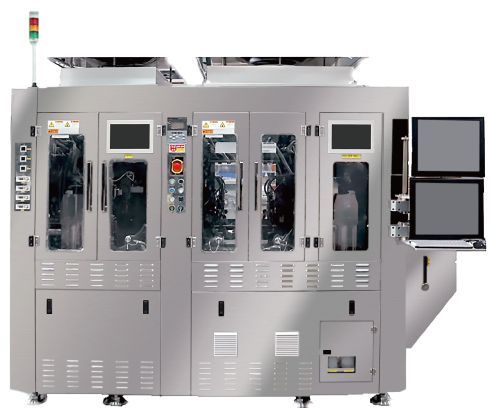

ボール検査＆リペア機 MK-BP5000IR
特徴
- 新搬送システム
Dual Table による品質安定化と高生産性の実現 - ハンダボール検査システム
高速・高精度検査 - ハンダボールリペアシステム
対応ハンダボール： φ45um～φ600um
ミッシングボール、ダブルボール、位置ズレなどの修復 - 繰り返し精度：±10µm
| 適応資材 | |
|---|---|
| ワークサイズ |
Dual搬送：(X)50mm×(Y)60mm ～ (X)305mm×(Y)250mm 厚さ Thickness ： 0.08～2.5mm |
| ボール径 | Min. φ45um ～ Max.φ600um |
| ワーク反りサイズ | Max. 10mm （上反り／下反り いずれか） |
| 装置性能 | |
| リペア生産性 | 8sec / 2ball （2 Head） ミッシングボールの参考値（ボールサイズ条件により変動） |
| 繰り返し位置合わせ精度 | ±10µm |
| 装置仕様 | |
| 電源電圧 | 3Φ 200V～240V 周波数50/60Hz |
| エア－（CDA）使用量 | 0.5MPa, 900NL/min |
| 流れ方向 | 標準：左 → 右 オプション：右 → 左 |
| 搬送ライン高さ | 床上 950±10mm |
| UI言語 | 日本語 / 英語 / 中国語 / 韓国語 |
| 装置重量 | 約2,400kg |
| 検査用カメラ | 67M Pixel(CMOS), 5.68um/Pixel(×0.44，Telecentric) |
| 外形寸法 | 幅 2,230mm（W） 奥行 1,750mm（D） 高さ（シグナルタワー／モニター除く）2,085mm（H） |
| オプション | |
| PCBカセットローダー Ionizer （静電除去） UPS(無停電電源装置) |
|

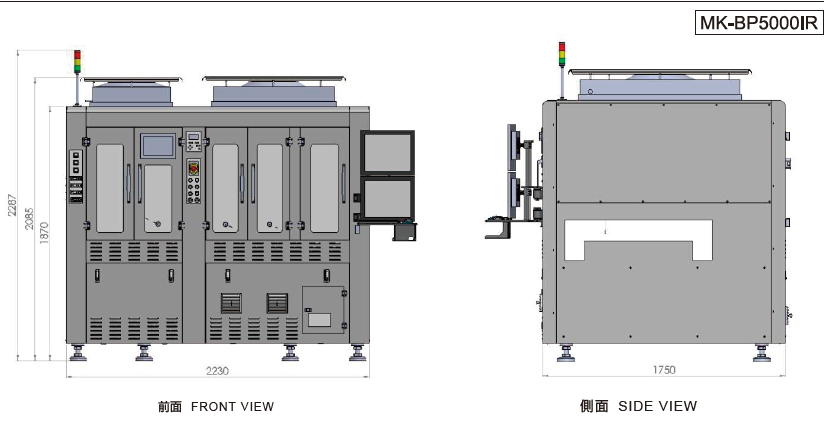

外観図
