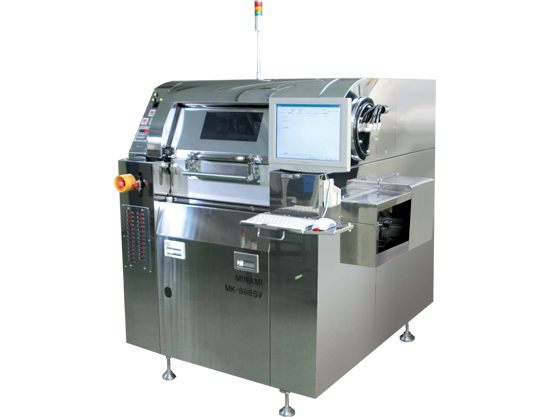

MK-888SV（MA）
視覚認識装置付全自動高速スクリーン印刷機
多数枚同時位置決めビジョン対応フルスペック機
製品概要
- 多数枚同時位置決めビジョン印刷機構により高精度一括（多数枚同時）印刷を行います。
- 高い繰り返し位置合わせ精度を実現しています。
- ワーク位置決めマニピュレーターにより、各ワークごとに位置補正します。
- カートリッジ型脱着式クリーニングユニットにより、容易にクリーニングコットン交換が可能です（オプション）。
- クリーニングコットンと粘着テープタイプの共用とワンタッチ切り替えが可能です。
| タイプ | M |
|---|---|
| スクリーン枠寸法 |
(X)650×(Y)550mm |
| 対象基板寸法 |
最小 (X)50×(Y)50mm 最大 (X)330×(Y)250mm |
| 外形寸法 | (D)1235×(W)1570 ×(H)1572mm |
| 重量 | 800kg |
| 繰り返し位置合わせ精度 | ±15μm（マルチアライメント印刷時は±25μm） |
| 使用電源 | 単相 200V〜240V 周波数 50/60Hz |
| 基板固定方法 | 専用治具によるワーク吸着 |
| 標準搭載 | 加圧版離れユニット ロータリースキージユニット C/V自動幅調整ユニット サーボコントロールクリーニングユニット セラミック基板対応コンベア マニピュレータ |
